01.03.2023

WAVETEL a le plaisir de vous présenter la gamme des Bit Error Rate Testers (BERT) de notre partenaire Quantifi Photonics.

logo de quantifi photonics - Partenaire france

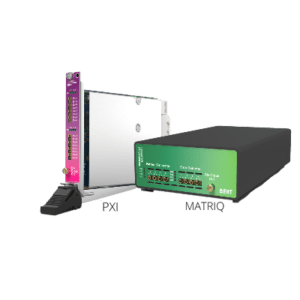

Le BERT-1000 est conçu pour la conception, la caractérisation et la production de transducteurs optiques et composants électro-optiques évoluant à un débit de 30 Gb/s. Le BERT-1000 peut disposer jusqu’à 4 canaux et est un outil facilement programmable disposant de son synthétiseur d’horloge interne. Il en devient un outil efficace dans le test multi-canal de BER, dans le test de câbles optiques actifs ou dans la caractérisation haute vitesse SerDes.

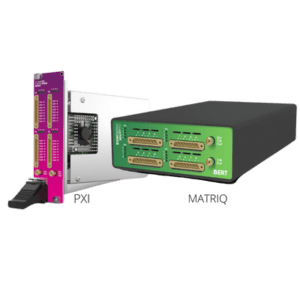

Le BERT-1102 quant à lui offre jusqu’à 8 canaux pour le PPG ou la détection d’erreur à des taux allant jusqu’à 29 GBaud/s, au format NRZ et aussi au format PM4. Sa pluralité de format utilisés lui permet d’intervenir dans les mêmes applications que le BERT-1000 et s’avèrera pertinent dans le clock-data-recovery, dans les tests et caractérisations pilotés par laser, dans les applications dites générales nécessitant un générateur de pulse pattern (NRZ ou PAM4) ou viendra s’intégrer dans un banc automatisé de test pour la production grâce aux divers autres modules PXIe de Quantifi Photonics.
Le BERT-1102 a pour objectif d’aider les ingénieurs à résoudre les défis des applications de test à débit extrêmement élevé en offrant un instrument disposant d’un nombre élevé de canaux leur permettant ainsi d’innover grâce aux développements de bande passante 400G et 800G sans être freiné par des goulots d’étranglement de test.

Les deux familles de BERT Quantifi Photonics sont développées avec une technologie PXI ouverte, modulaire et éprouvée, le PAM4 BERT est utilisé avec une carte de conformité de module, un oscilloscope et un logiciel intuitif. La nouvelle solution de test d’émetteur-récepteur à plate-forme unique réduit la complexité, permettant aux ingénieurs d’augmenter l’efficacité des tests et d’accélérer la mise sur le marché.

Dans les deux cas, et grâce à la fidélité exceptionnelle du signal, leur évolutivité et leurs nombreux canaux, les BERT Quantifi Photonics sont des solutions idéales pour le PPG ou la détection d’erreur.

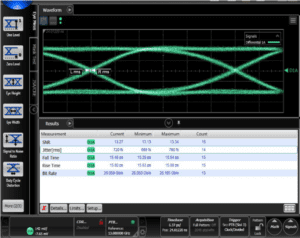

Exemple de signal de données PRBS 26 Gbps généré par le BERT-1001

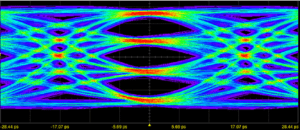

Exemple de signal de données PAM4 PRBS à un canal de 28 Gbaud (56 Gbps) généré par le PPG du BERT-1102

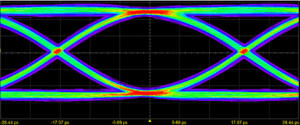

Exemple de signal de données NRZ PRBS d'un canal 28 Gbps généré par le BERT-1102 PPG

Pour plus d’informations, vous pouvez contacter Arnaud BOUT, responsable WAVETEL des produits de la gamme :

Arnaud Bout expert optique Wavetel

about@wavetel.fr  |  06 83 55 19 47
