24.07.2020

WAVETEL annonce la sortie de nouveaux modules AQ2200 YOKOGAWA

NOUVEAUTÉ PRODUIT

Logo de YOKOGAWA

Amersfoort, the Netherlands
23 juillet 2020

Yokogawa présente ses nouveaux modules de capteurs optiques offrant une plage de puissance plus large et une meilleure incertitude et que ses précédents modèles.

 Le capteur optique AQ2200 est proposé à la fois en version mono-canal et double canaux pour une large gamme d’applications de mesures optiques.

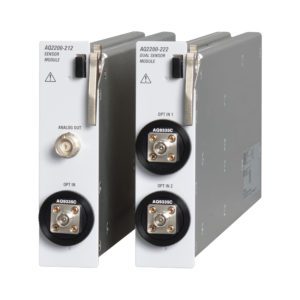

Yokogawa lance deux nouvelles versions, plus performantes, de ses modules de capteurs optiques AQ2200. L’AQ2200-212 est un module de capteur optique à un seul canal, avec un port de sortie analogique, tandis que l’AQ2200-222 offre deux canaux.

Modules pour AQ2200

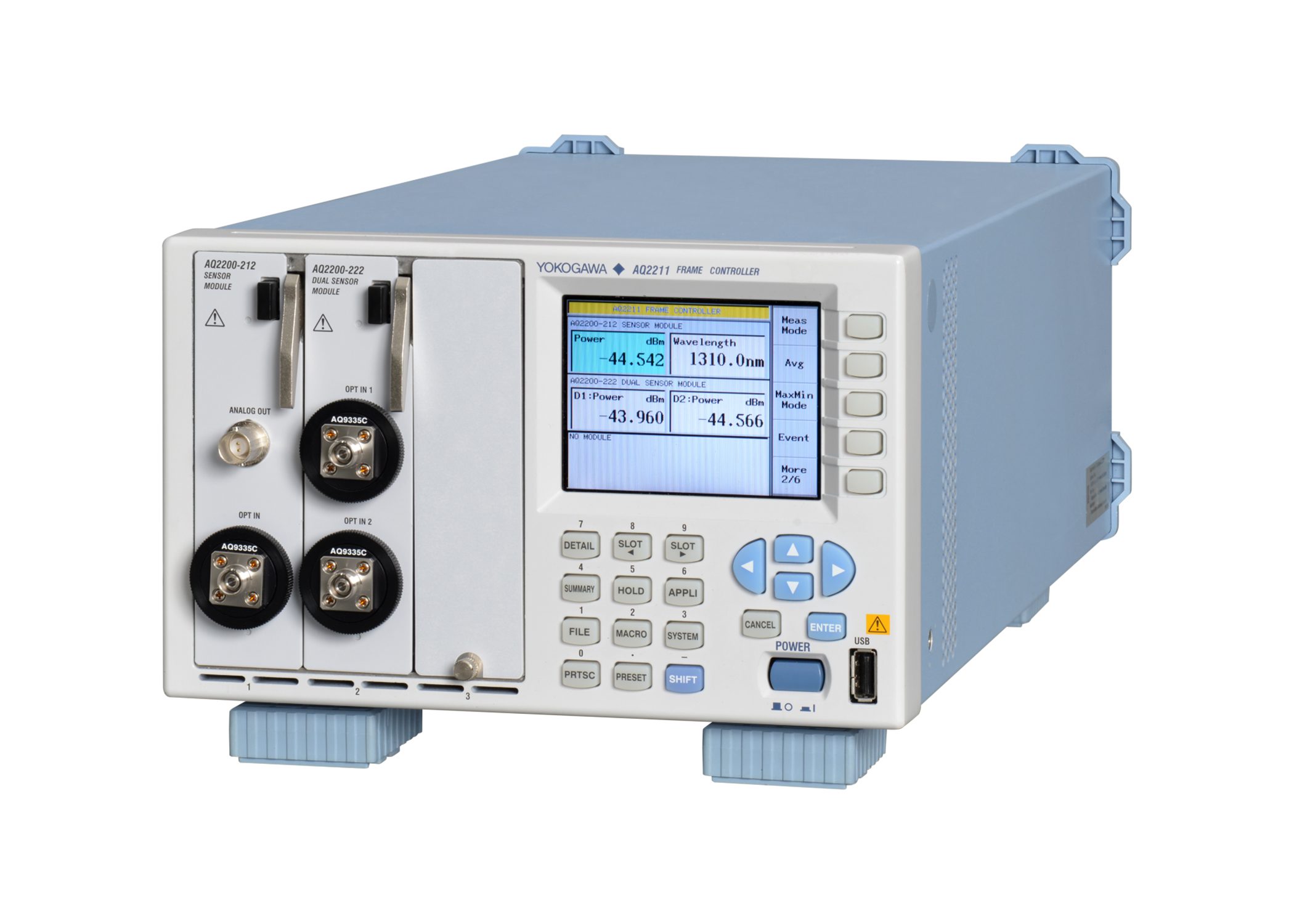

Modules AQ2212 AQ2222 sur AQ2212

Conçus pour fonctionner en châssis avec les contrôleurs de la série AQ2200, les nouveaux modules offrent des performances améliorées par rapport aux AQ2200-221 existants.

Les deux modules ont des performances de mesure supérieures, notamment une plus faible incertitude et une plus large gamme de puissance. Le AQ2200-212 et le AQ2200-222 offrent tous deux une large gamme de puissance de -90 dBm à +15dBm, contre -70 dBm à +10dBm précédemment pour le AQ2200-221. Les modules peuvent également réaliser une mesure ininterrompue d’environ 30 dB sans changer de gamme de mesure.

Les nouveaux modules possèdent désormais une incertitude améliorée de ±2,5 %, contre ±3 % pour leurs prédécesseurs. La durée de moyennage a été réduite de moitié, à 100 µs, par rapport aux 200 µs du module AQ2200-221.
D’autres chiffres de performance : une gamme de longueur d’onde de 800 à 1700 nm et une dépendance de la polarisation de 0,02 dB.
Les nouveaux modules de capteurs optiques AQ2200 sont idéaux pour les fabricants de dispositifs et de composants optiques actifs qui doivent tester leurs produits tels que des lasers, des émetteurs-récepteurs optiques et des amplificateurs optiques. Ils répondront également aux besoins des fabricants de composants passifs qui fabriquent des produits tels que des fibres optiques, des connecteurs optiques et des coupleurs optiques, ainsi que les fabricants de systèmes de transmission optique.

Les performances des nouveaux modules leur permettent de s’adapter à toute une série d’applications exigeant une grande précision de mesure.

L’une des principales applications de ces nouveaux produits est la mesure de la courbe I/L (courant de commande/puissance optique) des modules de diodes laser. Comme la plage de mesure de la puissance du capteur va jusqu’à 30 dB, les caractéristiques de la courbe I/L peuvent être mesurées avec précision, rapidement et sans difficulté.

Une autre application possible est le test de la résistance d’un câble à fibre optique. La capacité d’un câble à fibre optique à résister à un impact est évaluée en mesurant le moment de l’interruption optique et l’atténuation optique, ainsi que le degré d’impact. Plusieurs AQ2200-212s permettent de mesurer les entrées optiques des fibres après l’application d’une onde de choc, les données correspondantes étant envoyées à un enregistreur de données via les sorties analogiques.

“Notre système de test multi-applications de la série AQ2200 est déjà une solution très performante et précise pour la mesure et l’analyse des dispositifs optiques et des systèmes de transmission”, déclare Terry Marrinan, vice-président des ventes et du marketing de Yokogawa Europe et Asie du Sud-Est : “Avec l’ajout des modules de capteurs optiques AQ2200-212 et AQ2200-222, nous avons porté ces capacités à de nouveaux sommets, en offrant aux fabricants de systèmes optiques les capteurs optiques les plus polyvalents et les plus précis du marché”.



Rendez-vous sur la page produit de l’AQ2211 & 2212 pour plus d’information >>

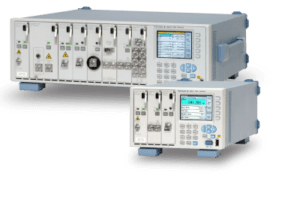

yokogawa aq2212 aq2211 Contrôleurs de trame modulables
