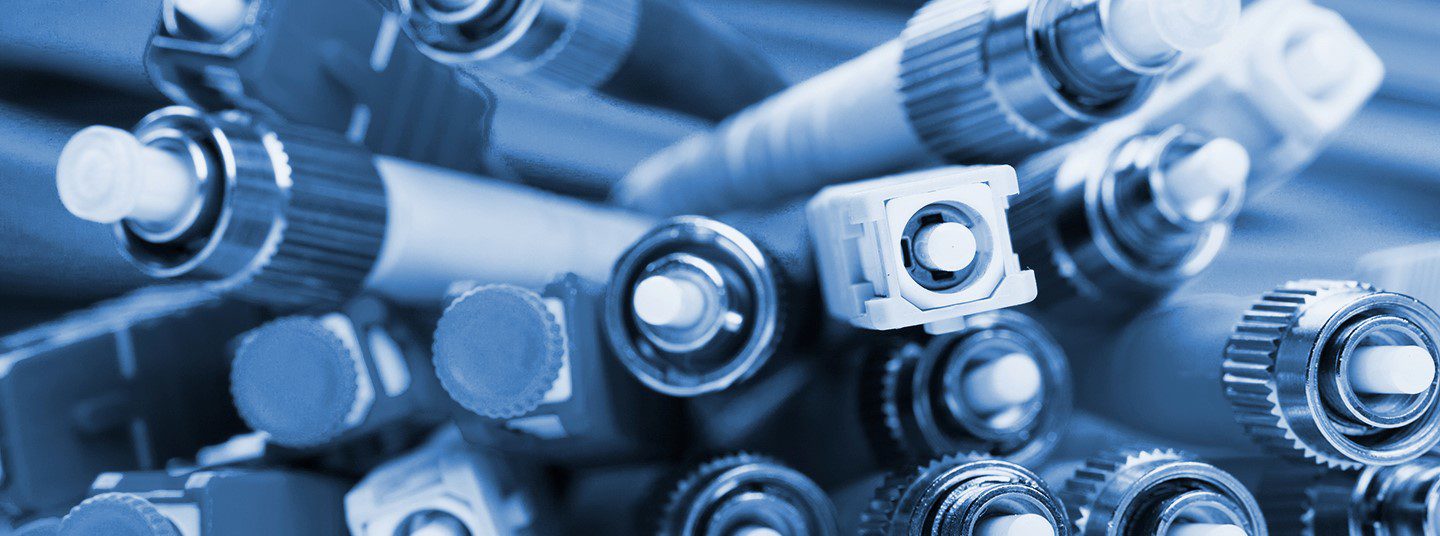

Type De Connecteur Optique SC ST FC LC
Base de connaissances
13.11.2018

Avec ce catalogue, WAVETEL vous présente une sélection d’équipements de tests performants et professionnels afin de vous aider à trouver la solution de test la mieux adaptée à votre besoin. Notre bureau d’études se tient à votre disposition pour l’expertise de vos besoins de test, l’audit de vos installations et pour le développement de produits spécifiques.



Un connecteur permet d’aligner et de coupler mécaniquement les fibres optiques afin que la lumière puisse être transmise.
Un connecteur optique est constitué d’un raccord et de deux fiches. Les fiches optiques contiennent des férules (de 1,25 ou 2,5 mm) assurant le raccordement et le positionnement des deux extrémités de fibre avec précision. Ces fiches optiques sont raccordées via un raccord qui assure l’alignement.

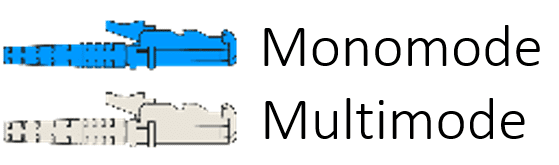

CONNECTEURS OPTIQUES LES PLUS UTILISÉS

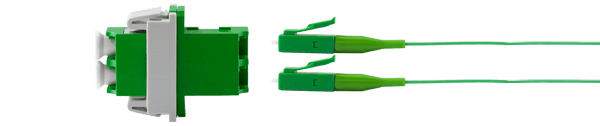

LC Lucent Connector – Local connector
IEC 61754-20
Férule de 1,25 mm Verrouillage push-pull rapide Plastique, embout céramique

Le connecteur LC est un petit connecteur SC. Ainsi, avec les mêmes propriétés, on peut le placer dans des endroits plus difficile d’accès.

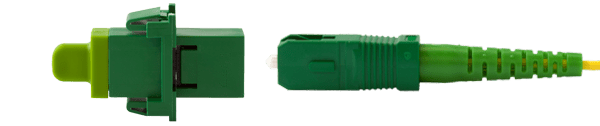

SC Subscribe Connector –  Standard connector
IEC 61754-4
Férule de 2,5 mm Verrouillage push-pull rapide Plastique, embout céramique

Le connecteur SC à encliquetage assure le verrouillage par simple pression de type push-pull rapide. Cela permet de coupler avec un alignement précis par l’intermédiaire des embouts en céramique. Le profil carré autorise des densités de connexion plus élevées sur les instruments et les panneaux de raccordement. Ce connecteur est préféré pour les applications de bureau, de TV ou de téléphonie câblée et d’applications réseau. De plus, il offre un faible coût, une simplicité et une durabilité.

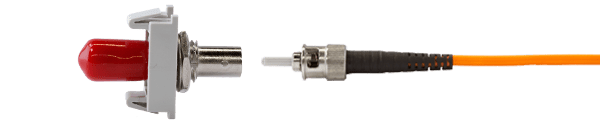

ST Straight Tip
IEC 61754-2
Férule de 2,5 mm Verrouillage à baïonnette en métal et embout céramique

Le connecteur ST est de moins en moins utilisé pour les réseaux optiques en intérieur et extérieur. Sa férule en céramique garantit de hautes performances et autorise son utilisation pour les fibres multimodes. Il possède un système de verrouillage à baïonnette qui assure un verrouillage du connecteur par pression et rotation en évitant les serrages excessifs et l’endommagement de l’extrémité de la fibre. Les pertes de connexions sont inférieurs à 0,5 (moyenne de 0,3).

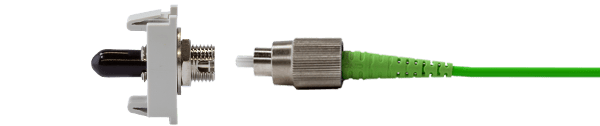

FC Ferrule Connector
IEC 61754-13
Férule de 2,5 mm Verrouillage à visser métal, embout céramique

Le connecteur FC fut un connecteur de choix dans toutes les fibres monomodes. Equipé d’un ergot anti-rotation évitant d’endommager l’extrémité de la fibre et réduisant la sensibilité de la fibre à alignement en rotation, il permet de garantir une position optimale d’où, une perte minimale. C’est un connecteur à embout céramique de haute précision.

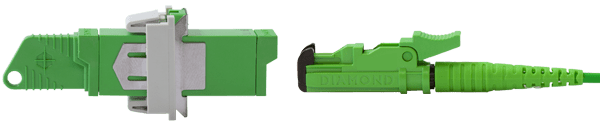

E2000 Diamond Connector
IEC 61754-15
Férule de 2,5 mm Verrouillage push-pull rapide Plastique, embout céramique



Le montage d’un connecteur sur une extrémité de fibre optique engendre une perte du signal optique, cela s’appelle la perte d’insertion (IL).
Une petite partie du signal transmis est également réfléchit par le connecteur directement vers la source lumineuse d’émission. Ces réflexions engendrent aussi des pertes (ORL) et peuvent endommager les sources optiques et également perturber le signal transmis. Afin de réduire ces pertes, il faut polir les connecteurs.



TECHNIQUE DE POLISSAGE DES CONNECTEURS OPTIQUES



PC – «Physical contact»
Perte (ORL) : -40 dB

La férule est polie en forme convexe afin d’assurer le contact des deux fibres au niveau du point le plus haut de la férule.

SPC – «Super Physical Contact»
Perte (ORL) : -55 dB

La férule est en forme convexe et le polissage de meilleure qualité (point de contact optimisé).

UPC – «Ultra Physical Contact»
Perte (ORL) : -60 dB

La férule est en forme convexe et le polissage encore de meilleure qualité (point de contact optimisé).

APC – «Angle Physical Contact»
Perte (ORL) : -65 dB

La surface convexe est polie avec un angle de 8° par rapport à la perpendiculaire de la fibre.





LES TYPES DE CONNECTEURS

OPT040
ST

OPT046G
SC, Green

OPT046
SC

OPT051
FC

OPT055
D4

OPT060
E2000

OPT060G
E2000, green

OPT071
LSA / DIN47256

OPT076
LC

OPT080
MU

OPT081
2.5 mm Universal. Connecteur recommandé pour les puissances mètres ainsi que les VFL

OPT082
SMA 905/906, Manchon métallique

OPT084
1.25 mm Universal. Connecteur recommandé pour les puissances mètres ainsi que les VFL

OPT703
Connecteur SC à faible réflexion utilisé pour les ORL meters, type PC

OPT704
Connecteur SC à faible réflexion utilisé pour les ORL meters, type APC

KI66xx Microscope Adaptor
Connecteur utilisé pour les microscopes KI66xx

XL Series Power Meter Adaptor
Connecteur utilisé pour les séries de puissances mètres XL avec une grand surface de détection

G2 Panel Mount Connector
Pour une utilisation par les fabricants d’équipements, montage sur panneau de connecteurs appropriés pour une utilisation avec la série SC Adaptateur hybride

Diamond ADT-UNI
Utilisé pour d’anciens produits
