Problématique

Le Réseau Numérique à Intégration de Services est un réseau de télécommunications qui offre d’une part la possibilité d’établir des communications numériques de bout en bout incluant le transport de la voix, des données et des images sur un même support de transmission. Ce réseau intègre également de nombreux services à valeurs ajoutés dits compléments de services (identification de l’appelant, indication d’appel en instance, rappel automatique, gestion des appels malveillants, signalisation d’usager à usager etc.).

L’un des principes du RNIS est de séparer les informations de signalisation, permettant d’établir les communications, de gérer les compléments de services, et les informations de type voix ou données.

Les informations liées à la signalisation sont transportées dans un canal de signalisation spécifique dit « canal D » ou « canal sémaphore ».

Le transfert des informations se fait alors dans des canaux spécifiques dits « canaux B ». Les canaux B peuvent véhiculer de la voix ou des données en fonction de l’application mise en oeuvre.

Le Besoin de test

La mise en service des accès RNIS et des équipements qui y sont raccordés comprend plusieurs phases :

  1. L’installation, consiste à mettre en place l’infrastructure technique en mettant en œuvre le service RNIS et à vérifier leur disponibilité.
  2. La mise en service comprend la configuration des équipements, leur raccordement et la vérification de leur bon fonctionnement.
  3. La maintenance inclut la recherche de pannes souvent intermittentes, difficiles à détecter et à identifier.

En phase d’installation, les équipements de test doivent vérifier d’une part la conformité de l’installation et d’autre part la disponibilité des services et l’intégrité des transmissions.

En phase de mise en service et de maintenance les équipements de test doivent vérifier la configuration opérationnelle des équipements et mettre en évidence les dysfonctionnements éventuels notamment à travers de l’analyse protocolaire.

Les solutions

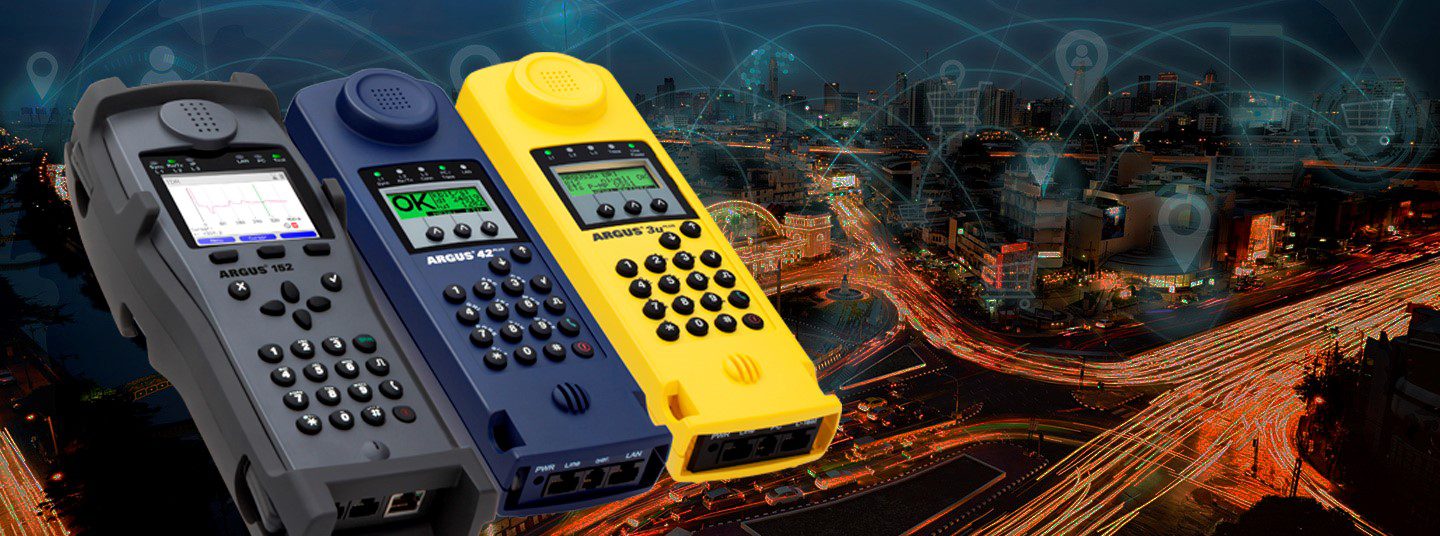

La gamme ARGUS® permet de mettre en œuvre simplement la qualification des accès RNIS.

Diagnostique immédiat

Dès sa connexion à l’accès, le testeur effectue un test automatique et vérifie notamment le niveau de tension, la configuration du niveau 2 RNIS ainsi que la disponibilité des canaux B.

Test automatique de la qualité de transmission TEB / G.821

Le testeur ARGUS® effectue un test de Taux d’Erreur Binaire vérifiant la qualité de transmission de la ligne et fournit un rapport d’analyse G.821 conformément aux spécifications ITU (International Télécommunication Union).

Test automatique des services et compléments de services

Fonctions à valeur ajoutée du réseau, les services et compléments de services RNIS font partie de l’offre opérateur. Grâce à son test automatique, ARGUS® 3U vous permet de vérifier leur disponibilité à l’accès conformément à votre abonnement.

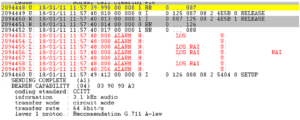

Le logiciel d’analyse de protocoles ACTW eXpert®, associé soit aux testeurs ARGUS® soit aux sondes de mesure ACTRIS®, offre une vue synthétique de la signalisation sous forme de tickets de communications. L’analyse de protocoles détaillée des trames RNIS permet de résoudre les cas les plus complexes.

Le logiciel d'analyse de protocoles ACTW eXpertTM, associé soit aux testeurs ARGUSTM soit aux sondes de mesure ACTRISTM, offre une vue synthétique de la signalisation sous forme de tickets de communications. L'analyse de procoles détaillée des trames RNIS permet de résoudre les cas les plus complexes.



MISE EN OEUVRE DU TEST BERT
