Générateur de formes d’onde arbitraires
Arb Rider AWG-7000 - ACTIVE TECHNOLOGIES
L'Arb Rider AWG-7000 est le générateur de formes d'onde arbitraires 14 bits le plus rapide au monde : taux de mise à jour en temps réel jusqu'à 20 GS/s avec une résolution verticale de 14 bits. Disponible en modèles 2 ou 4 canaux, c'est aussi l'AFG (Arbitrary Function Generator) le plus rapide du marché, capable de générer des ondes sinusoïdales jusqu'à 6,5 GHz.
Avec une bande passante de 10 GHz, une amplitude de sortie jusqu'à 5 Vpp et une mémoire de forme d'onde allant jusqu'à 9 Gpts par canal, l'AWG-7000 s'impose comme l'instrument de référence pour la physique expérimentale, la distribution quantique de clés (QKD), la détection quantique, l'optique et la photonique, le RF/sans fil, ainsi que les applications aérospatiales et de défense.
Informations techniques complémentaires
- Trois modes de fonctionnement : Simple Rider AFG (mode DDS), True Arb (horloge variable, mode AWG) et PPG — Pulse/Serial Pattern Generator (en option).
- Canaux numériques synchronisés : jusqu'à 32 canaux numériques en parallèle de la génération analogique, pour le débogage et la validation de conceptions numériques.
- Séquenceur avancé : jusqu'à 16 384 formes d'onde définies par l'utilisateur, pour générer des scénarios de signaux complexes avec une utilisation optimisée de la mémoire.
- Synchronisation multi-instruments : jusqu'à 16 canaux analogiques et 128 canaux numériques synchronisés entre plusieurs appareils.
- Interface tactile intuitive : écran tactile 7", plateforme Windows, boutons et molette en face avant.
- Format compact : 3U rackmount 19", adapté au banc de test comme à l'intégration en baie.
- Pilotage à distance : interfaces LAN, USB-TMC et GPIB.
br> Demander un devis
- Optique, photonique et pilotage de modulateurs électro-optiques ou de diodes laser pulsées
- Applications quantiques : distribution quantique de clés (QKD), détection quantique, manipulation de centres colorés azote-lacune dans le diamant
- Radar, LiDAR, sonar et guerre électronique : génération de signaux RF modulés et scénarios complexes
- Aérospatiale et défense : tests avioniques, émulation de scénarios de guerre électronique
- Automobile : test de systèmes ADAS, capteurs caméra/radar/LiDAR, couche physique
- Test de semi-conducteurs à haute vitesse : caractérisation, horloge haute vitesse, débogage PCI-Express Gen 3
- Recherche avancée : accélérateurs de particules, tokamaks, synchrotrons, sources de rayons X impulsionnelles
- RF/sans fil : modulation numérique, signaux I/Q, tests de couche physique
- Canaux analogiques : 2 ou 4 selon le modèle
- Fréquence d’échantillonnage : jusqu’à 20 GS/s (modèles 720x) | 17 GS/s (modèles 717x) | 10 GS/s (modèles 710x)
- Résolution verticale : 14 bits
- Fréquence de sortie max. : jusqu’à 10 GHz | ondes sinusoïdales jusqu’à 6,5 GHz
- Temps de montée/descente : < 50 ps
- Largeur d’impulsion minimale : 100 ps
- Sortie single-ended : jusqu’à 5 Vpp sur 50 Ω (offset matériel ±2,5 V), fenêtre totale ±5 V (10 Vpp)
- Sortie différentielle : jusqu’à 2,5 Vpp sur 100 Ω, tension de mode commun ±2 V sur 50 Ω
- Mémoire de forme d’onde : jusqu’à 9 Gpts par canal
- Canaux numériques : jusqu’à 32 canaux (disponibles sur modèles 7204 et 7174 uniquement)
- Synchronisation multi-instruments : jusqu’à 16 canaux analogiques et 128 canaux numériques
- Séquenceur : jusqu’à 16 384 entrées, sauts conditionnels/inconditionnels
- Débit numérique : jusqu’à 10 Gb/s en standard programmable CML (adaptateur CML vers LVTTL disponible)
- Interfaces de contrôle : LAN, USB-TMC, GPIB
- Écran : tactile 7″ (1024 x 600), plateforme Windows
- Format : 3U rackmount 19″
- Dimensions (L x H x P) : 445 x 135 x 320 mm
- Poids : jusqu’à 12 kg
- Alimentation : 100 à 240 VAC ±10%, 45-66 Hz, 250 W max.
- Température de fonctionnement : +5°C à +40°C
| Modèle | Canaux analogiques | Résolution | Fréquence d’échantillonnage | Bande passante | Sortie max. | Mémoire max. | Usage typique |
|---|---|---|---|---|---|---|---|
| AWG-1102/1104 | 2 ou 4 | 16 bits | 1 GS/s interpolé (250 MS/s temps réel) | 125 MHz | 12 Vpp | 2 Mpts/canal | Test généraliste, entrée de gamme |
| AWG-2000 | 2 ou 4 | 16 bits | 1,2 GS/s | 160 MHz | 12 Vpp | 256 MS/canal | Automobile, IoT, médical |
| AWG-4000 | 2, 4 ou 8 | 14 bits | 2,5 GS/s | jusqu’à 1 GHz | 24 Vpp | jusqu’à 1024 Mpts | Aérospatiale/défense, semi-conducteurs, physique des grandes installations |
| AWG-5000 | 2, 4 ou 8 | 16 bits | 6,16 GS/s (12,32 GS/s en mode RF) | 2 GHz (6 GHz en mode RF) | 5 Vpp | jusqu’à 4 Gpts/canal | RF/sans fil, informatique quantique, aérospatiale et défense |
| AWG-7000 | 2 ou 4 | 14 bits | jusqu’à 20 GS/s | 10 GHz (sinusoïde jusqu’à 6,5 GHz) | 5 Vpp (fenêtre ±5 V) | jusqu’à 9 Gpts/canal | Physique expérimentale, QKD, optique/photonique, radar/LiDAR haute performance |
Grandmasters PTP OSA 5420 Series - Serveur NTP pour la synchronisation des réseaux critiques
L'OSA 5420 Series d'OSCILLOQUARTZ est une gamme de Grandmasters PTP (Precision Time Protocol) et de serveurs NTP conçue pour fournir une synchronisation de très haute précision aux infrastructures critiques. Destinée aux réseaux télécoms, centres de données, réseaux électriques, infrastructures financières…
Détails
Soudeuse fibre optique ruban FUJIKURA 90R – La productivité pour les réseaux haute densité - Pourquoi choisir la Fujikura 90R pour vos projets ?
La Fujikura 90R est une soudeuse à fusion de masse spécialement conçue pour les infrastructures fibre optique à forte capacité. Capable de souder simultanément jusqu'à 16 fibres ruban, elle permet d'accélérer considérablement les déploiements tout en garantissant des raccordements fiables…
Détails
Soudeuse fibre optique coeur à coeur FUJIKURA 100S D1/D2 – Précision et productivité accrues - La nouvelle génération de soudeuse fibre optique à alignement par le cœur pour vos réseaux fibre optique (FTTx, Long-haul). Demandez votre devis !
Gagnez en efficacité avec la Fujikura 100S, la soudeuse à fusion cœur-à-cœur la plus intuitive du marché. Pensée pour le terrain, elle automatise les tâches complexes pour permettre aux techniciens de réaliser des épissures ultra-précises en un temps record. Connectée…
Détails
Soudeuse Fibre Optique FUJIKURA 45S D3 - Soudeuse fibre optique à alignement sur gaine - Pourquoi choisir la Fujikura 45S ?
La Fujikura 45S est une soudeuse à fusion à alignement sur gaine développée pour répondre aux exigences des techniciens intervenant sur les réseaux FTTH, FTTx et télécoms. Compacte, légère et intuitive, elle intègre les dernières innovations Fujikura afin d'offrir une…
Détails
Kit de préparation de fibres pour soudeuse à fusion compacte - STK-04
Le kit de préparation de fibres pour soudeuse à fusion compacte Fujikura STK-04 contient tous les outils nécessaires pour accéder aux fibres optiques et les nettoyer avant clivage et soudure. Cet ensemble d'outils essentiels, pratique et fiable, est le complément…
Détails
Identificateur de trafic fibre Fujikura FID-31R – Détection sécurisée et précise - Pourquoi intégrer le FID-31R dans votre kit d'outillage ?
Le Fujikura FID-31R est un identificateur de fibre optique conçu pour détecter rapidement la présence de signaux lumineux sur une fibre active sans interrompre le service. Grâce à sa technologie de détection haute sensibilité, il permet aux techniciens d'identifier les…
Détails
Identificateur de trafic fibre optique Fujikura FID-30R – Détection et mesure - Pourquoi choisir le Fujikura FID-30R pour vos interventions terrain ?
Le Fujikura FID-30R est un identificateur de fibre optique de haute précision conçu pour détecter la présence de trafic sur une fibre active sans interrompre le réseau. Équipé d'un mesureur de puissance optique intégré, il permet aux techniciens de localiser,…
Détails
Cliveuse Fibre Optique Fujikura CT60 – La précision à chaque coupe - Pourquoi choisir la Fujikura CT60 pour vos chantiers ?
La Fujikura CT60 redéfinit les standards des cliveuses de fibres optiques grâce à ses performances de clivage, sa rotation automatique des lames, sa robustesse et son nouveau design ergonomique. Cette cliveuse s'inscrit dans la même lignée que la CT-30A, mondialement…
Détails
Dénudeuse thermique Fujikura RS03 pour fibre optique - Décapage ultra-rapide des fibres optiques unitaires et rubans jusqu'à 16 fibres !
La Fujikura RS03 est une dénudeuse thermique conçue pour simplifier la préparation des fibres optiques avant épissurage, soudure. Développée pour offrir un maximum de confort et d'efficacité sur le terrain, elle permet de retirer rapidement les revêtements des fibres optiques…
Détails
Capteur à réseau de Bragg haute résistance mécanique -
DTG® (Draw Tower Gratings) | FBGS
Les réseaux de Bragg DTG® (Draw Tower Gratings) de FBGS sont inscrits directement pendant le processus de fabrication de la fibre optique, avant l'application du revêtement primaire. Cette technologie unique permet de réaliser des chaînes de capteurs FBG sans épissure,…
Détails
Capteur à réseau de Bragg inscrit par laser femtoseconde -
FSG® (FemtoSecond Gratings) | FBGS
Le FSG® (FemtoSecond Grating) de FBGS est un réseau de Bragg inscrit par impulsions laser ultra-courtes directement à travers le revêtement de la fibre optique, sans dégainage. Cette technologie d'inscription femtoseconde « through-the-coating » repose sur l'absorption non linéaire des…
Détails
Interrogateur FBG compact 4 ou 8 canaux -
FBG-Scan 90X | FBGS
Le FBG-Scan 90X de FBGS est un interrogateur FBG dynamique et haute précision basé sur la technologie spectromètre, disponible en version 4 canaux (FBG-Scan 904) ou 8 canaux (FBG-Scan 908). Il permet de surveiller l'ensemble des capteurs avec un taux…
Détails
Interrogateur FBG industriel 15 canaux -
FBG-Scan 915-EP | FBGS
Le FBG-Scan 915-EP est la plateforme phare de FBGS pour l'interrogation FBG par technologie spectromètre en environnement industriel. Évolution directe de la gamme FBG-Scan 90X, il porte le nombre de canaux optiques à 15 — contre 4 ou 8 pour…
Détails
Interrogateur FBG longue distance pour réseaux denses de capteurs -
FBGS InfinityScan® | FBGS
Le FBGS InfinityScan® est un interrogateur FBG longue distance de nouvelle génération, conçu pour réunir précision spatiale élevée et surveillance sur des distances supérieures à 1 km. Basé sur une technologie brevetée de multiplexage par division de code (CDM), il…
Détails

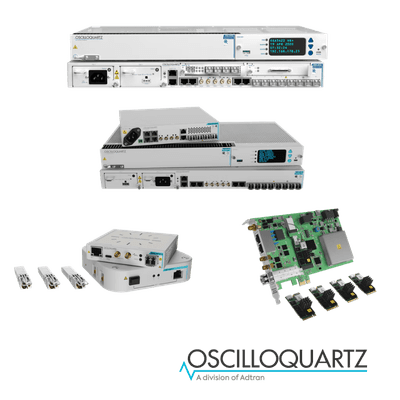

PTP Grandmaster et serveurs NTP - Synchronisation réseau haute précision
