Analyseur de spectre optique

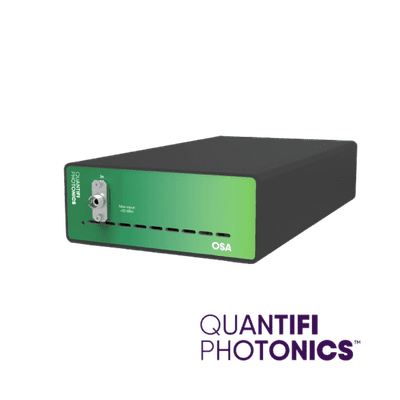

OSA 1000 - QUANTIFI PHOTONICS

L’OSA 1000 Series de Quantifi Photonics est un analyseur de spectre optique compact et performant basé sur une architecture à réseau de diffraction (grating), permettant des mesures spectrales précises pour sources optiques, amplificateurs, transceivers et composants passifs. Il offre une analyse rapide de spectre avec support intégré pour des mesures telles que OSNR, SMSR, WDM ou largeur de raie.

Le produit est disponible dans une gamme de bandes de longueurs d’onde ciblées (O, E, C, L, C+L) pour répondre à des besoins spécifiques de caractérisation spectrale, et dispose d’une interface moderne CohesionUI™ pour pilotage depuis un PC ou via réseau.

Informations techniques complémentaires

Architecture grating : la configuration basée sur un réseau de diffraction assure une haute résolution spectrale et une bonne linéarité de mesure.
Rapidité de balayage : le système est optimisé pour une balayage rapide des longueurs d’onde, utile en production et tests de composant.
Interface utilisateur moderne : CohesionUI™ offre un contrôle intuitif depuis PC, tablette ou smartphone avec vues personnalisables et accès réseau.
Modularité des plages : différents modèles permettent de choisir la bande spectrale adaptée au besoin (par ex. uniquement C‑band pour tests DWDM).
Compatibilité de fibre : typiquement en SMF pour tests de sources, amplis et transceivers; adaptateurs disponibles pour autres connecteurs standards.

Demander un devis

Caractéristiques techniques

Type : analyseur de spectre optique (Optical Spectrum Analyzer) grating‑based.
Bandes de longueurs d’onde disponibles : O (1265–1355 nm), E (1355–1445 nm), C (1510–1570 nm), L (1565–1625 nm), ou C+L (1525–1615 nm).
Résolution optique : typ. entre 0,12 nm et 0,24 nm selon le modèle.
Dynamique : ~60 dB.
Dimensions : ~53 × 120 × 202 mm (format compact).
Contrôle à distance : pilotage via PC (USB ou Ethernet) avec interface CohesionUI™.
Mesures prises en charge : puissance optique, OSNR, SMSR, largeur de raie, surveillance de canaux WDM, réponse spectrale des composants.
Applications : caractérisation de sources optiques, amplificateurs, transceivers et composants passifs.

Comparatif

Bande spectrale	Plage de longueurs d’onde	Résolution spectrale	Dynamique	Applications typiques
O‑band	1265 – 1355 nm	0,12–0,24 nm	~60 dB	Sources optiques, amplificateurs, composants passifs
E‑band	1355 – 1445 nm	0,12–0,24 nm	~60 dB	Sources optiques, amplificateurs, composants passifs
C‑band	1510 – 1570 nm	0,12–0,24 nm	~60 dB	DWDM, transceivers, amplificateurs EDFA
L‑band	1565 – 1625 nm	0,12–0,24 nm	~60 dB	DWDM, transceivers, amplificateurs EDFA
C+L‑band	1525 – 1615 nm	0,12–0,24 nm	~60 dB	DWDM, transceivers, tests multi‑band
