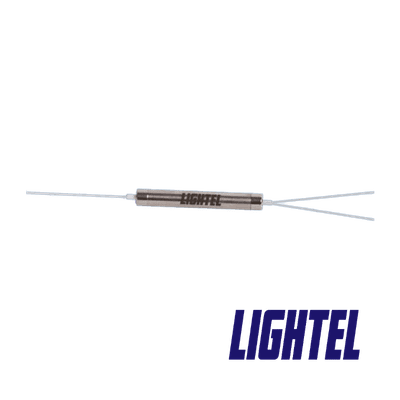

Diviseur/Combineur de faisceau de polarisation
PBS/PBC - LIGHTEL
Le diviseur / combinateur de faisceau de polarisation (PBS / PBC) Lightel est un composant optique passif conçu pour combiner ou séparer des signaux optiques orthogonaux de polarisation dans des systèmes à fibres optiques. Il est idéal pour l’intégration de pompes lasers, la gestion des polarisation et le traitement de signaux optiques dans des environnements de R&D, métrologie et production.
Disponible en versions couvrant des longueurs d’onde clés telles que 1310 nm, 1480 nm, 1550 nm et 1064 nm, ce composant offre une faible perte d’insertion, une forte extinction de polarisation, une haute directivité et une bonne isolation en retour — essentiels pour des applications exigeantes dans les amplificateurs EDFA, les lasers à fibre et les bancs de test optiques.
Informations techniques complémentaires
- Principe de fonctionnement : combine deux signaux orthogonaux de polarisation dans une seule fibre ou sépare un signal en deux directions de polarisation orthogonales, utile pour le contrôle des polarisation dans les systèmes laser et réseau optique.
- Applications R&D : combinaison de pompes pour amplificateurs EDFA et Raman, séparation de polarisation dans instruments photoniques, traitement de signaux optiques pour tests et métrologie.
- Avantages : faible perte d’insertion et haute extinction garantissent une meilleure efficacité énergétique et moins de bruit de polarisation dans les liaisons optiques.
- Compatibilité systèmes : disponible avec différentes configurations de fibres et options de connecteurs (LC/UPC, FC/APC, SC/APC, etc.) selon besoins du système.
- Comparaison : par rapport à des couplers standards non-PM, ces PBS/PBC Lightel offrent une isolation de polarisation et une stabilité supérieures, critiques pour applications lasers et communications.
Demander un devis
- Types disponibles : PBS / PBC pour longueurs d’onde centrales 1310 nm, 1480 nm, 1550 nm et 1064 nm.
- Plages de bande : ± 40 nm pour 1310/1480/1550 nm; ± 20 nm pour 1064 nm.
- Perte d’insertion (IL) : ≤ 0.6 dB (0.4 dB typ.) pour 1310/1480/1550 nm; ≤ 0.8 dB (0.6 dB typ.) pour 1064 nm.
- Extinction de polarisation : ≥ 20 dB (≥ 25 dB typ. pour certaines versions).
- Directivité : ≥ 50 dB.
- Retour de perte (RL) : ≥ 45 dB.
- Type de fibres : ports 1 & 2 en fibres PM Panda; port 3 en SMF-28e ou PM Panda (pour 1310/1480/1550 nm), ou HI 1060/PM 980 Panda (pour 1064 nm).
- Puissance optique maximale : jusqu’à ~300 mW.
- Charge mécanique (traction) : ≤ 5 N.
- Température de fonctionnement : 0 °C à +70 °C.
- Température de stockage : −40 °C à +85 °C.
- Dimensions du boîtier : environ Φ 5.5 mm × 35 mm (sans connecteurs).
