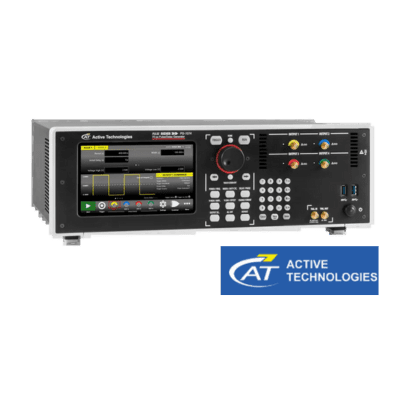

PG-1000 et PG-1500

Générateur d’impulsions à temps de montée rapide

La série Pulse Rider comprend un ensemble de générateurs d’impulsions à temps de montée rapide, qui offrent une intégrité de signal supérieure avec l’interface d’affichage à écran tactile la plus simple à utiliser (SimpleRider™), qui permet de créer des impulsions en quelques touches d’écran. La tension de sortie du signal peut être ajustée jusqu’à 5 Volts pk-pk dans une fenêtre de ±5 Volts avec une fréquence de bord de 70 ps. L’architecture puissante offre la possibilité de générer des séquences d’impulsions avancées, telles que des impulsions doubles ou quadruples, avec des paramètres de synchronisation totalement indépendants. Le taux de répétition maximal du générateur d’impulsions Pulse Rider est de 800 MHz et la largeur d’impulsion minimale est de 300 ps @ 5V Jetez un coup d’œil à la vidéo ci-dessous pour voir comment créer une impulsion inférieure à la nanoseconde, ou téléchargez la documentation complète dans la section doc ci-dessous, pour en savoir plus.

Demander un devis
Cas d’utilisation

Qu’il s’agisse de générer un train d’impulsions complexe, une série d’impulsions radar, des impulsions pour la recherche avancée, des expériences laser et optiques et des tests de semi-conducteurs, le PG-1000 est le partenaire idéal pour tous vos tests les plus complexes et vos applications de pointe.

Caractéristiques techniques
  • 70 ps Temps de montée et de descente (symétrique)
  • Jusqu’à 5 Vpp dans une amplitude d’impulsion de 50 ohms avec ± décalage matériel de 2,5 V
  • Largeur d’impulsion minimale : 300 ps
  • Gigue RMS : 4 ps
  • Taux de répétition de 800 MHz
