Série iPA

PIM - Analyseur d'Intermodulation Passive

L'analyseur d'intermodulation passive (PIM) pour les réseaux mobiles 4G LTE 5G de la série iPA est le premier analyseur de test PIM alimenté par batterie suffisamment polyvalent pour prendre en charge de multiples scénarios de test tels que les tests en haut de l'antenne, à la base de l'antenne, sur le toit et à l'intérieur des bâtiments pour les systèmes mobiles DAS.
l'iPA est un analyseur PIM en mesure de certifier entièrement les performances du système de câbles et d’antennes, en mesurant le PIM, le Distance-to-PIM, Return Loss, VSWR, Cable Loss et Distance-to-Fault avec un seul instrument de test.
Ce modèle robuste de 20 W, conforme à la norme IEC et fonctionnant sur batterie, peut être commandé à distance avec n'importe quel téléphone, tablette ou ordinateur portable compatible avec le WiFi gràce à l'application UNIFY sur Android et iOS.
L'application UNIFY, compatible avec l'ensemble de la gamme KAELUS permet de réaliser des tests dynamiques en mains libres, de manière sûre et pratique.
Ajoutez le module optionnel Range to Fault (RTF) pour identifier rapidement l'emplacement des sources de PIM extérieur et de perte de retour.
Issu d'un héritage de conception d'analyseurs éprouvés sur le terrain, cet analyseur PIM permet aux opérateurs de réseau d'améliorer les performances du site en trouvant et en éliminant les sources d'intermodulation passive sur le site cellulaire. Une interface intuitive à écran tactile est également disponible pour le contrôle local, la réalisation de tests et la génération rapide de rapports sur le site.


Demander un devis
Cas d’utilisation
  • Test de site mobile 4G LTE 5G
  • Diagnostique présence de PIM
  • Test de system mobile DAS ( Distributed Antenna System )
  • Localisation de PIM
  • Détection de PIM externe bande 17 et bande 14 ( necessite iVA )
  • Test d’antenne 4G LTE 5G
Caractéristiques techniques
  • Robustes et fiables
  • Fréquences, puissances et produits IM entièrement configurables.
  • Possibilité de commande à distance avec un appareil portable, par exemple une tablette ou un téléphone cellulaire.
  • Interface à écran tactile simple à utiliser
  • Fonctions de rapport étendues
  • Modes de surveillance du spectre, de balayage des fréquences et de traçage temporel
  • Compatible RTF
  • Alimentation par batterie
  • Deux modèles disponibles : Série A de 0,1 à 20W, Série D de 1W à 40W

SYSTÈME

Méthode de mesure : PIM inversé (réfléchi), 3ème et 5ème ordre. (iPA-2100A 3ème, 5ème et 7ème ordre)
PIM résiduel :  < -117dBm/-160dBc maximum (<-125dBm/-168dBc typique) à 2 x 20W
Ports d’interface :
1x sortie RF (7-16 DIN femelle), 1x USB 2.0 Hôte, 1x USB 2.0 Esclave, 1x SD
1x port moniteur (SMB femelle), 1x SMA-RP (antenne externe Wi-Fi)
Interface utilisateur :
Local – écran tactile de 4,3 pouces (109 mm)
À distance – tablette, ordinateur, tout appareil utilisateur compatible Wi-Fi avec un navigateur Web.
Alarme de perte de retour : Détection automatique et arrêt en cas de détection d’un niveau élevé de RL

TRANSMETTEUR

Précision de la fréquence: ± 5ppm maximum, vieillissement ± 1ppm maximum après la première année
Puissance par tonalité (réglable) :
Tous les modèles de la série A 0,1 à 20W (+20 à +43dBm par incréments de 1dB)
iPA-0600D 100mW à 40W (+20 à +46dBm par incréments de 1dB)
iPA-0707D 1 à 40W (+30 à +46dBm par incréments de 1dB)
Précision de la puissance (par tonalité) : ± 0,5dB maximum

RÉCEPTEUR

Plancher de bruit de mesure : < -128dBm
Plage de mesure : -50dBm à -128dBm

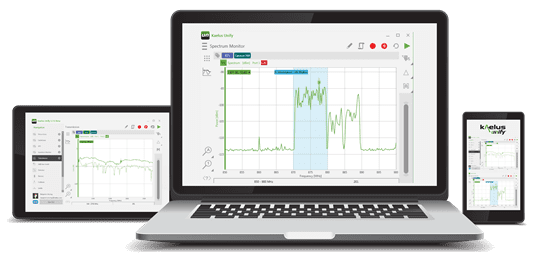

APPLICATION KAELUS UNIFY


  • Piloter avec votre mobile/tablette les analyseurs iPA et iVA
  • Enregistrer des mesures sur le site de test
  • Télécharger des rapports de test dans votre base de données sur place
  • Tracer les résultats
Télécharger sur AppStore Icone
Télécharger sur GooglePlay Icone
Télécharger sur Windows Icone

Mises à jour de l’application appliquées automatiquement via Google Play, l’Apple store ou le téléchargement Windows.
Mettez à jour le micrologiciel sans fil, en veillant à ce que le matériel et le logiciel soient synchronisés pour des performances optimales.

Pour aller plus loin

Télécharger la documentation technique

Modèles disponibles : iPA-0600D|iPA-0707A | iPA-0707D | 776-802MHz ­| iPA-0703A | iPA-0790 | iPA-0850A | iPA-0901A | iPA-1800A | iPA-1921A | iPA-2100A | iPA-2600A
