Metro.Cable

Réflectomètre à domaine temporel (TDR) pour câble avionique

Metro.Cable est un réflectomètre à domaine temporel (TDR) capable de caractériser et localiser les défauts des câbles métalliques de toute nature (par exemple, lignes non torsadées, paire torsadée, câble coaxial). Il peut également être utilisé pour localiser des discontinuités dans un connecteur, une carte de circuit imprimé ou toute autre voie électrique.


Demander un devis
Cas d’utilisation
  • Test des câbles de transmission et d’alimentation
  • Utilisé sur le câblage de l’aviation à la fois pour l’entretien préventif et la localisation des défauts

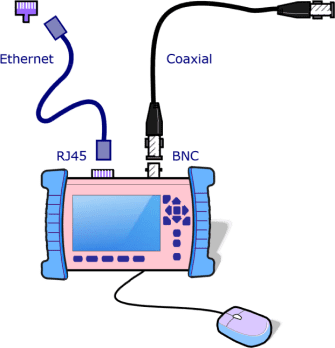

TEST DES CÂBLES DE TRANSMISSION

Test des câbles de transmission et d'alimentation Utilisé sur le câblage de l'aviation à la fois pour l'entretien préventif et la localisation des défauts

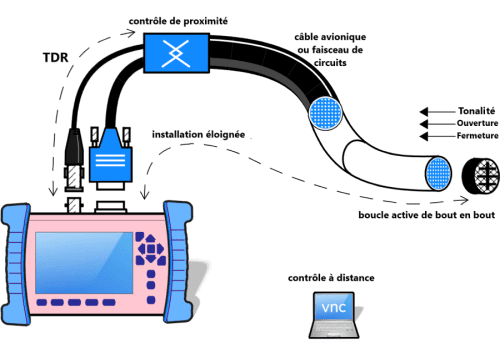

TEST DES CÂBLES D’ALIMENTATION ET DE CONTRÔLE A DISTANCE

Test des câbles de transmission et d'alimentation Utilisé sur le câblage de l'aviation à la fois pour l'entretien préventif et la localisation des défauts

Caractéristiques techniques
  • TDR : Stimulus : Impulsion, Amplitude : 3 V, Largeur d’impulsion : 100 ns, Taux de redoublement des stimuli : 300 KHz, Résolution de pas en espace libre : 100 mm
  • Interfaces : BNC (coaxial), RJ45 (paires torsadées), défini par le client
  • Défauts de câbles : – Schéma de câblage du client – Câble RJ45 d > 100 m – Câble coaxial d > 100 m
