YOKOGAWA - AQ1000

Smart OTDR Fibre Optique FTTH

PROMOTION EN COURS !
C'est ici >>

Le SmartOTDR AQ1000 de YOKOGAWA est conçu pour augmenter la productivité des techniciens terrain travaillant sur l'installation et le déploiement de réseaux d'accès optiques FTTH ( D3 ).
Il dispose en plus de la fonction réflectomètre fibre optique, la fonction photomètre avec limite Pass Fail permettant au technicien une lecture rapide du niveau de puissance chez l'abonné GPON Ftth, de la fonction source optique 1310 nm et 1550 nm. Le réflectomètre fibre optique AQ1000 dispose également de série, de la fonction Mapper permettant une représentation symbolique de la liaison fibre optique simplifiant ainsi l'interprétation de la mesure et la localisation du défaut éventuel.
Les seules options disponibles sur l'OTDR AQ1000 Yokogawa sont le stylo de lumière visible VFL et le WIFI. Malgré son encombrement très réduit ainsi que son budget très limité, l'OTDR l’AQ1000 conserve les normes de qualité et de fiabilité de la marque.

Logo de YOKOGAWA

Demander un devis
Cas d’utilisation
  • Mise en service réseaux fibres FTTH.
  • Maintenance des réseaux fibre optique FTTH.
  • Localisation de défauts sur fibre optique.
  • Mesure automatique de photométrie.
  • Test connectivité de l’abonné FTTH.



CARACTÉRISTIQUES

#Un écran tactile capacitif de type SMARTPHONE.
#La mesure un seul bouton : tout-automatique & Real Time.
#Sauvegarde directe des données.
#Une autonomie record sur batterie : plus de 10 heures !
#Le puissance-mètre, la source lumineuse et le VFL intégrés.
#Connectivité sans fil WiFi pour transfert des données ou prise de contrôle à distance.
#Garantie fabricant de 3 ans
#Longueurs d’onde : 1310 / 1550 nm.
#Plages dynamiques : 32 / 30 dB.
#Dimensions : 185 mm (L) × 116 mm (H) × 56 mm (P).
#Poids : 660 g (1,46 Lbs).

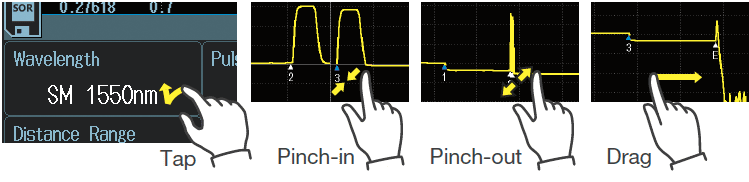

| Intuitif et réactif
Touchez, faites glisser, pincez ou appuyez avec l’écran multi-touch intuitif et réactif. Cet écran tactile capacitif multipoint de 5,0 pouces, haute résolution et réactif, combiné à des boutons à touches fixes, rend les opérations OTDR simples et intuitives.

ecran tactile sur l'aq 1000

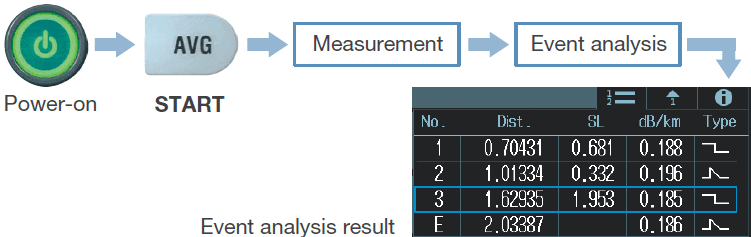

| Full-Auto
En appuyant simplement sur un seul bouton, l’AQ1000 lance une mesure OTDR, détecte et caractérise de manière exhaustive les événements du réseau avec un jugement PASS/FAIL basé sur des seuils définis par l’utilisateur. Les données de mesure peuvent être sauvegardées automatiquement si vous le souhaitez.

un bouton pour mesurer aq 1000



| Mode de visualisation OTDR

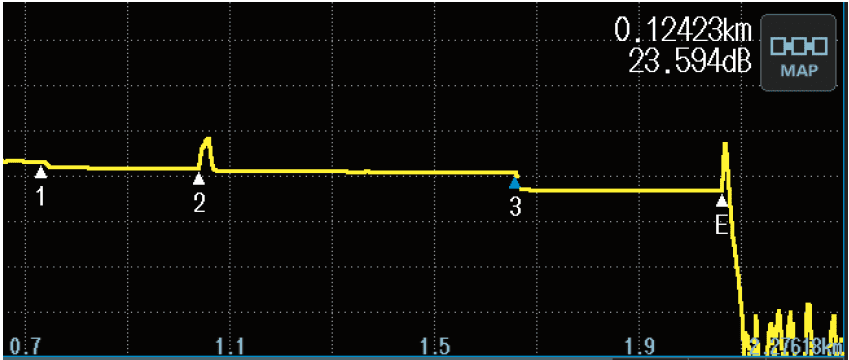

Vue d’ensemble

Vue traditionnelle avec les formes d’onde OTDR et les marqueurs d’événements.

vue de la trace aq 1000

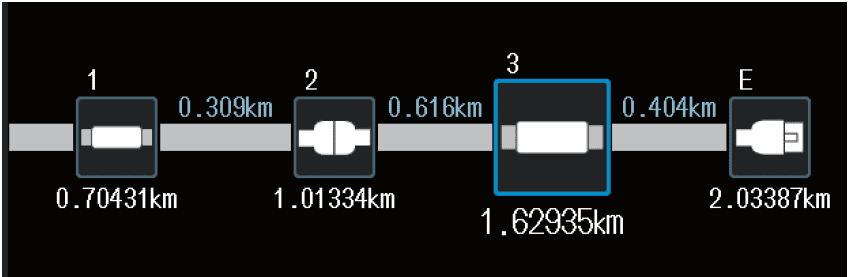

Vue de la cartographie

Une vue cartographique simple, basée sur des icônes, pour une interprétation facile des événements du réseau.

vue de la cartographie aq 1000



| Fonctions clées

#Mesure de la distance
#Mesure des pertes
#Mesure de la perte de rendement (Total/Section)
#Recherche automatique d’événements
#Jugement favorable ou défavorable

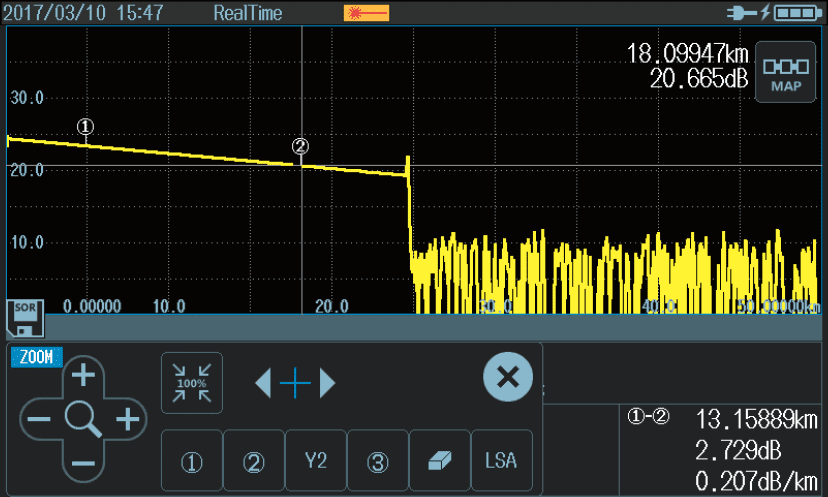

#Temps réel

Moyen simple et rapide d’observer à quoi ressemble la connexion au réseau et de qualifier la réussite / l’échec sur la connexion au réseau. Les marqueurs permettent de mesurer la distance et les pertes.

mesure en temps réel aq1000
