Choisir son analyseur de spectre optique (OSA) : guide par gamme de longueurs d’onde
Choisir son analyseur de spectre optique (OSA) : guide par gamme de longueurs d’onde
Un analyseur de spectre optique (OSA) mesure la puissance d’un signal lumineux en fonction de sa longueur d’onde. Laser à fibre, diode DFB, source supercontinuum, émetteur télécom, filtre optique : le bon instrument dépend moins de la marque que de quelques paramètres clés, à savoir la gamme spectrale, la résolution et la dynamique.

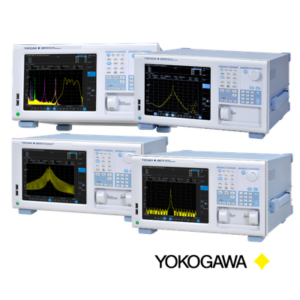

Ce guide vous aide à choisir parmi les OSA Yokogawa et la solution haute résolution Zepren distribués par Wavetel.
Les 4 questions à se poser avant de choisir
1. Dans quelle gamme de longueurs d’onde travaillez-vous ? Visible, proche infrarouge, SWIR (environ 1000 à 2500 nm) ou MWIR (au-delà de 2 µm) ? Un OSA n’est utilisable que dans sa plage.
2. Quelle résolution spectrale vous faut-il ? Elle doit être nettement plus fine que le détail à observer (écart entre deux canaux WDM, modes latéraux d’un laser…). Plus la résolution est fine, plus le balayage est lent : mieux vaut un instrument dont la résolution se règle selon la mesure.
3. Quelle dynamique ? La dynamique proche (close-in) est la capacité à voir un signal faible à côté d’un pic intense. Elle conditionne les mesures de SMSR (rapport de suppression des modes latéraux) et d’OSNR.
4. Quelle entrée optique ? Tous les OSA YOKOGAWA, à l’exception de l’AQ6380, sont équipés d’une entrée espace libre permettant ainsi d’utiliser des SMF ou MMF, en /PC ou /APC

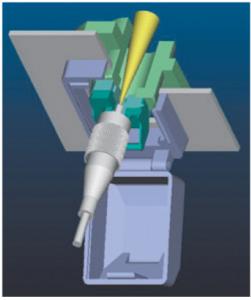

Figure 1 Entrée espace libre
Quel OSA pour quelle gamme ?
| Gamme | Modèle | Usages typiques | À retenir |
|---|---|---|---|
| 350 – 1200 nm | AQ6373E | Sources visibles et proche infrarouge (LED, diodes, VCSEL 850 nm) | Couvre le domaine visible |
| 350 – 1750 nm | AQ6374E | Un seul instrument du visible au télécom | Très large couverture |
| 600 – 1700 nm | AQ6370E | Télécoms et usage général : lasers DFB, DWDM, fibres monomode et multimode | Résolution 0,02 nm, dynamique proche 78 dB typ. |
| 1200 – 1650 nm | AQ6380 | Mesures les plus fines en télécom : lasers à cavité externe, filtres, transceivers | Résolution 5 pm, précision ±5 pm, dynamique proche 65 dB, purge de gaz |
| 1200 – 1700 nm | AQ6361 | Production télécom | Résolution 0,03 nm, dynamique proche 65 dB |
| 1000 – 2500 nm | AQ6375E | SWIR : lasers à fibre vers 2 µm, sources infrarouge | Couverture SWIR |
| 1500 – 3400 nm | AQ6376E | SWIR et MWIR | Couverture jusqu’à 3,4 µm |
| 1900 – 5500 nm | AQ6377E | MWIR : sources infrarouge moyen, spectroscopie, détection de gaz | Couverture jusqu’à 5,5 µm |
| Haute résolution | BOSA série 6 (Zepren) | Raies très fines, hors de portée d’un OSA à réseau | Technologie Brillouin |
Retrouvez toute la famille sur la page gamme d’analyseurs de spectre optique Yokogawa.
Je mesure… donc je choisis…
- Un laser DFB ou à cavité externe en bande C, avec mesure de SMSR : AQ6370E, ou AQ6380 si vous avez besoin de la résolution maximale.
- L’OSNR de signaux DWDM : un OSA à forte dynamique proche, comme l’AQ6370E ou l’AQ6380.
- Un laser à fibre à 1 µm : AQ6370E (600 – 1700 nm) ou AQ6374E.
- Un laser à fibre à 2 µm : AQ6375E.
- Une source infrarouge moyen : AQ6376E ou AQ6377E selon la longueur d’onde.
- Une LED ou un VCSEL à 850 nm : AQ6373E, ou AQ6370E si la fibre est multimode.
- Un banc de production télécom : AQ6361.
- Une raie extrêmement fine : BOSA (voir ci-dessous).
Quand un OSA ne suffit pas
- Largeur de raie d’un laser mono-fréquence. Un OSA à réseau mesure la forme du spectre, mais pas la largeur de raie intrinsèque d’un laser de très faible largeur de raie. Il faut alors un analyseur à haute résolution comme le BOSA, ou une technique dédiée.
- Précision absolue de la longueur d’onde. Un lambdamètre optique (AQ6150B / AQ6151B) peut mesurer jusqu’à 1024 longueurs d’onde simultanément et convient à la caractérisation de lasers accordables, de DFB et de systèmes WDM.
Questions fréquentes
Quelle différence entre résolution et précision en longueur d’onde ? La résolution est la capacité à séparer deux raies proches. La précision est l’écart entre la longueur d’onde mesurée et la valeur réelle. Ce sont deux spécifications distinctes : l’AQ6380, par exemple, annonce 5 pm de résolution et ±5 pm de précision.
Qu’est-ce que la dynamique proche (close-in) ? C’est le rapport entre un pic intense et le niveau mesurable à faible écart de longueur d’onde. Plus il est élevé, plus on distingue les modes latéraux d’un laser ou le bruit d’un canal voisin.
Puis-je mesurer une fibre multimode ? Oui avec certains modèles. L’entrée en espace libre de l’AQ6370E permet de tester des fibres monomodes et multimodes avec le même instrument.
Pourquoi purger un OSA au gaz ? Pour limiter l’absorption par la vapeur d’eau dans l’instrument, qui perturbe les mesures de haute précision. C’est le cas sur l’AQ6380, AQ6374E, AQ6375E, AQ6376E et AQ6377E. Nous pouvons proposer un système de purge dédiée pour ces systèmes, indépendant (compresseur + sécheur) ou à raccorder ) votre réseau d’air comprimé..
Comment choisir entre AQ6370E et AQ6380 ? L’AQ6370E couvre une plage plus large (600 – 1700 nm) avec une dynamique proche plus élevée ; l’AQ6380 offre la meilleure résolution (5 pm) sur 1200 – 1650 nm. Si vous hésitez, notre équipe peut vous conseiller selon votre mesure.
Un doute sur le choix ? Parlons-en
Notre Photonics Expertise Center de Lannion vous aide à choisir l’instrument adapté à votre mesure et peut organiser une démonstration.
