Télécommunications

Validez et vérifiez l’alignement de votre liaison GPON

Les réseaux fibres optiques GPON se déploient depuis plusieurs années maintenant et nous allons entrer dans une nouvelle ère, celle de la maintenance et la réorganisation des points de mutualisation – PM.

En effet, avec le passage successif de techniciens une certaine désorganisation s’installe dans les câbles !

Afin de vérifier l’alignement, vous devez vous brancher sur la fibre de l’abonné. Or, avec cette désorganisation, la probabilité que la fibre sur laquelle vous vous branchez correspond au bon abonné peut être de l’ordre du hasard !

Dans ce cas, un photomètre ne vous est pas d’un grand secours. En effet, la mesure de puissance ne vous apporte pas l’information nécessaire à la vérification.

L’usage d’un ONT – ONU n’est pas non plus préconisé car vous devez pouvoir l’authentifier sur le réseau et également avoir accès à son interface, nécessitant l’usage d’un PC.

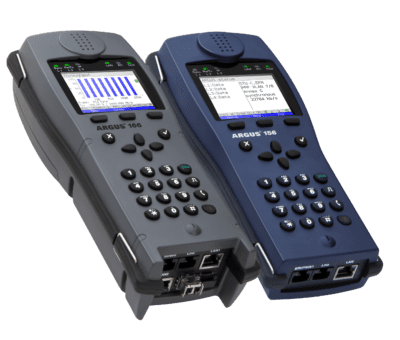

LA GAMME ARGUS et sa fonction ”Test GPON” qui vous vient en aide. En effet, en intégrant une fonction ONU, le testeur terrain ARGUS 163, ARGUS 166 ou ARGUS 260 vous remonte les informations nécessaires.
Il vous aide à savoir si votre lien est actif, vous donne le PON ID, l’ONU ID ainsi que la puissance émise par l’OLT, le niveau de puissance optique reçu et donc l’atténuation de la liaison ; vous savez alors si vous êtes dans votre budget optique.
Vous avez vérifié en une étape votre alignement et la qualité de la liaison, le tour est joué.

Le top de cette fonctionnalité : vous n’avez pas besoin de mot de passe ni d’identification.

Il se peut que vous ayez plusieurs fibres à valider, et ceci n’est pas un problème puisque vous pouvez gérer du multifibre. Il suffit de le préciser au moment de la configuration. Vous savez alors ce qui est fait et ce qu’il reste à faire et également ce qui est validé et ce qui en défaut le tout matérialisé via des icônes en vert ou orange (comme illustré sur les captures d’écran ci-dessous).

Une fois que vous avez validé le niveau 1 (perte optique, informations PON ID, Classe OLT…), vous pouvez vous connecter sur une fibre et vérifier le débit en vous authentifiant dans le réseau FTTH PON ou dans le POL LAN. Les ARGUS sont équipés de la fonction de test de débit Ookla® Speetest® permettant de vérifier le débit sur différents supports comme l’ADSL, VDSL, Ethernet, SDSL, Wifi mais également sur l’interface GPON. Vous avez alors sur votre liaison GPON, le débit (montant descendant), les pertes de paquet, la gigue…

De plus, il se peut que vous souhaitiez stocker les résultats de votre campagne de mesure GPON. Rien de plus simple. Après avoir renseigné les informations de votre travail ainsi que la localisation sur l’arbre GPON ou dans votre réseau d’entreprise POL LAN vous pouvez stocker les résultats dans le testeur, sur clé USB, ou les pousser dans le Cloud.

Les testeurs ARGUS 163, ARGUS 166 et ARGUS 260 proposent une solution de validation des accès GPON pour les réseaux FTTH abonné ou d’entreprise (POL LAN) innovante et adaptée à un environnement terrain (testeur compact et autonome). De plus, ils répondent aux besoins de plus en plus fort de productivité (gestion multifibre) et de digitalisation du process (résultats sur le Cloud).
