Yokogawa Test & Measurement élargit sa gamme de produits pour la série OTDR AQ7280 – instruments de test de fibres optiques haute performance
Tokyo, Japon – 4 août 2022
Yokogawa Test & Measurement Corporation annonce le lancement des modules réflectomètres temporels optiques (OTDR) AQ7286A, AQ7286H et AQ7286J pour la série AQ7280 OTDR d’instruments de test de fibres optiques haute performance.
Ces nouveaux modules sont conçus pour être associés à une unité principale OTDR pour créer un OTDR modulaire AQ7280, un instrument de test haute performance idéal pour une utilisation dans le processus d’évaluation des fibres et des câbles optiques.
Grâce à la sortie de ces nouveaux produits, Yokogawa Test & Measurement contribue à améliorer la précision et l’efficacité des tests d’impulsions optiques pour le développement de systèmes de communications optiques de haute qualité et de grande capacité.

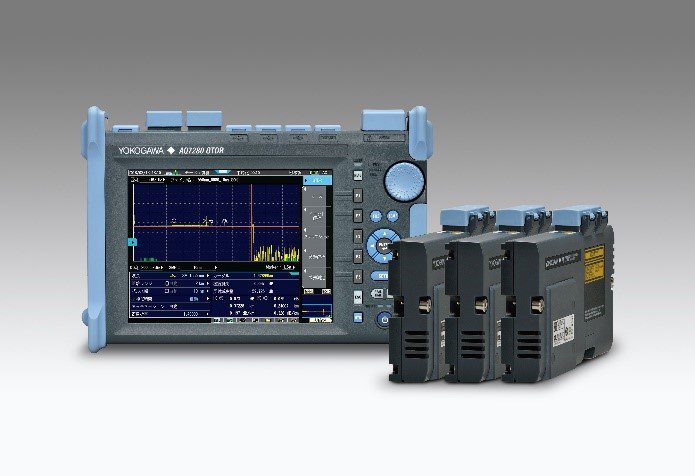

Unité principale OTDR AQ7280 avec de nouveaux modules OTDR
Contexte du développement
Sous l’impulsion de facteurs tels que l’utilisation croissante des smartphones, l’expansion des services Cloud et la diffusion de vidéos en continu, les réseaux de communication à fibre optique et les centres de données sont construits pour traiter des volumes toujours plus importants de données transmises, ce qui nécessite le développement de câbles à fibre optique permettant une vitesse et une bande passante toujours plus grandes. Des progrès sont réalisés dans le développement de câbles à fibres optiques homogènes pour la transmission de signaux optiques fins sur de grandes distances avec des pertes minimales, et dans le développement de câbles à fibres optiques complexes à haute densité avec plusieurs milliers de fibres optiques dans un seul câble.
Les OTDR de Yokogawa Test & Measurement sont utilisés pour construire et entretenir les réseaux de communication par fibre optique, et leur fiabilité et leur convivialité sont très appréciées par nos clients. En tirant parti de nos technologies, nous avons mis au point trois nouvelles unités OTDR pour le test en laboratoire et sur la chaîne de production de fibres et de câbles optiques qui ont été développées sur la base des dernières normes pour les communications de prochaine génération.
Caractéristiques des nouveaux modules
Précision de mesure conforme aux normes internationales
Les trois nouvelles unités OTDR sont toutes conformes à la tolérance de longueur d’onde définie dans la norme internationale IEC 60793-1-40 pour la mesure de l’atténuation des fibres optiques. La tolérance de longueur d’onde peut être maintenue à ±15nm (standard) ou ±10nm (option) de la longueur d’onde, ce qui signifie qu’ils peuvent être utilisés dans la recherche et le développement de fibres optiques, qui sont soumises à des exigences d’inspection rigoureuses.
Liste des modèles
Trois unités OTDR pour différents besoins de mesure :
Modèle AQ7286A | Longueur d’onde (nm) : 1310 / 1550 | Gamme dynamique (dB) (typique) : 42/40
Ce module est capable d’émettre les deux principales longueurs d’onde de communication pour les tests d’évaluation des câbles à fibres optiques.
Modèle AQ7286H | Longueur d’onde (nm) : 1310 / 1550 / 1625 | Gamme dynamique (dB) (typique) : 42/40/39
En plus des deux principales longueurs d’onde de communication, ce module est capable de réaliser des tests d’évaluation dans la longueur d’onde de 1 625 nm, qui est la plus longue des longueurs d’onde dans la région des communications par fibre optique, et la deuxième longueur d’onde la plus fréquemment testée après les deux principales longueurs d’onde de communication.
Modèle AQ7286J | Longueur d’onde (nm) : 1310 / 1550 / 1625 / 1383 | Gamme dynamique (dB) (typique) : 42/40/39/39
Outre les deux principales longueurs d’onde de communication et la longueur d’onde de 1 625 nm, ce modèle est également capable d’effectuer des tests d’évaluation à 1 383 nm, qui est la longueur d’onde d’absorption (longueur d’onde de pointe de l’eau) des ions OH dans la fibre optique. Il peut être utilisé pour l’inspection et le test dans la fabrication des fibres optiques et des câbles. Il est également efficace dans l’évaluation des câbles à fibres optiques.
Principaux utilisateurs cibles :
Fabricants de fibres optiques
Institutions de recherche
Utilisations principales :
- Inspection des communications optiques dans la production de fibres optiques
- Inspection des communications optiques dans la production de câbles à fibres optiques
- Identification des lieux de défaillance dans les câbles à fibres optiques
