Système OFDR de mesure haute précision de contrainte et de température
OSI-S - ETSC
L'OSI-S d'ETSC est un système OFDR (Optical Frequency Domain Reflectometry) haute précision pour la mesure distribuée de contrainte et de température sur fibre optique, avec une résolution spatiale de l'ordre du millimètre. Compatible avec fibres monomodes ou FBG à faible réflectance, il offre une précision de mesure de ±1 µE en contrainte et ±1°C en température, jusqu'à 100 m de fibre mesurée (déportable jusqu'à 2 km), sur 8 canaux.
Facilement transportable, insensible aux vibrations et piloté par un logiciel intuitif, il s'impose comme une référence pour le laboratoire comme pour l'industrie.
Informations techniques complémentaires
- Résolution spatiale fine : de 1 à 10 mm, pour localiser précisément les points de contrainte ou de variation thermique.
- Large plage de température : -200°C à +1200°C, adaptée aux environnements les plus extrêmes.
- Large plage de contrainte : ± 12 000 µE, pour le suivi de déformations importantes.
- Calibration automatique : sans intervention utilisateur, pour un déploiement rapide sur site.
- Visualisation 2D Shape Sensing en option : reconstruction de forme spatiale en direct à partir de la déformation mesurée.
- Système déportable : possibilité d'utiliser une fibre "lead" pour éloigner l'instrument de la zone de mesure.
- Livré clé en main : logiciel et ordinateur portable préconfigurés inclus, garantie 2 ans.
Un autre système, plus rapide mais conçu pour des distances d’analyse plus courtes, est également disponible : l’OSI-D.
Demander un devis
- Contrôle de l’état structurel (Structural Health Monitoring) de bâtiments, ponts, infrastructures
- Test de fatigue de matériaux composites

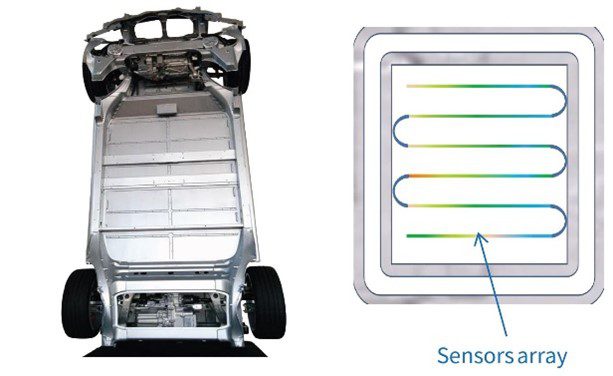

- Analyse thermique de batteries lithium
- Mesure de contrainte et température pour l’industrie automobile
- Reconstruction de forme spatiale basée sur la technologie OFDR
- Quantification et qualification de la déformation de textiles avec fibres optiques
Note applicative
Quantifier et qualifier la déformation d’un textile avec des fibres optiques — Note applicative
- Technologie : OFDR (Optical Frequency Domain Reflectometry)
- Longueur de mesure : 50 à 100 m (déportable jusqu’à 2 km avec fibre « lead »)
- Précision en température : ± 1°C
- Précision en contrainte : ± 1 µE
- Échelle de mesure en contrainte : ± 12 000 µE
- Échelle de mesure en température : -200°C à +1200°C
- Résolution spatiale : 1 à 10 mm
- Nombre de canaux : jusqu’à 8
- Calibration : automatique, sans intervention utilisateur
- Capteur compatible : fibre monomode ou weak FBG (faible réflectance)
- Connectique : FC/APC
- Communication : USB
- 2D Shape Sensing : visualisation en direct de la déformation (option)
- Garantie : 2 ans
- Livraison : logiciel et ordinateur portable préconfigurés inclus
